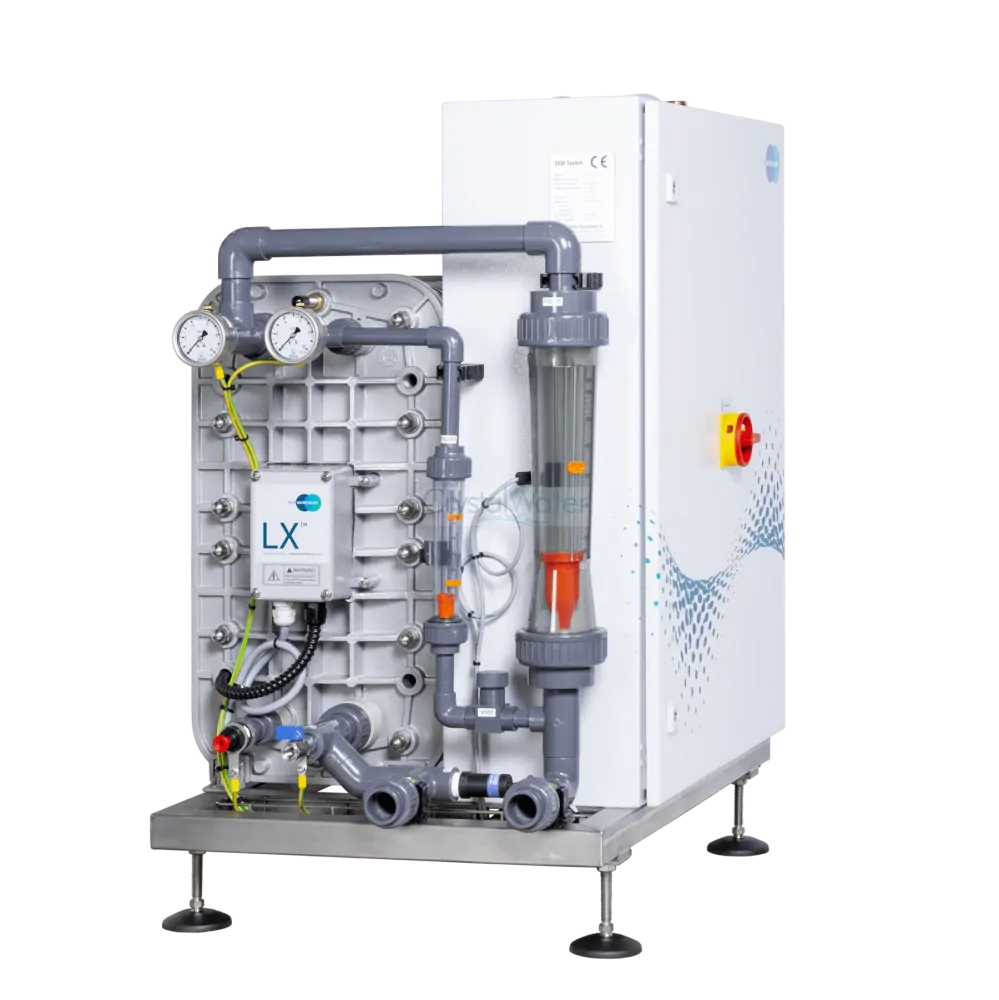

Kompaktná elektro-deionizačná jednotka LX

Vysoká účinnosť deionizácie s malou spotrebou elektriny

Tieto jednoduché a kompaktné systémy kontinuálnej elektrodeionizácie (CEDI) založené na module MX sú navrhnuté a vyrobené na prečistenie vody z reverznej osmózy na ultra čistú alebo vysoko čistú vodu (0,055 - 0,5 µS/cm). Tieto predkonštruované a na prevádzku pripravené systémy CEDI sú plne testované pri preberaní vo výrobnom závode, aby sa výrazne znížili náklady na inštaláciu a uvedenie do prevádzky, a sú k dispozícii v rozsahu od 0,22 do 7,67 m3/h. Vynikajúca konštrukcia a použitie patentovanej technológie kontinuálnej elektrodeionizácie spoločnosti Ionpure® zabezpečuje vysokú spoľahlivosť, minimalizuje údržbu a eliminuje používanie regeneračných chemikálií.

TECHNOLÓGIA

Ako to funguje

Voda prechádzajúca cez sekcie systému sa deionizuje na čistú vodu, zatiaľ čo zvyšok vody prúdi do sekcií odpadu. Táto odpadová voda odvádza koncentrované soli a malé množstvo plynov, ktoré sa tvoria na povrchu elektród. Odpadová voda vystupujúca zo systému CEDI sa zvyčajne opätovne používa a mieša so vstupnou vodou z reverznej osmózy v odvzdušnenej prerušovacej nádrži.

OVLÁDACÍ PANEL

Ovládací panel sa nachádza na hornej strane elektrickej skrinky CEDI systému a pozostáva z Ovládacieho displeja a prístroja na meranie vodivosti Thornton. Ovládací displej zobrazuje aktuálne napätie a prúd, čas prevádzky a nastavené hodnoty napätia a prúdu. Prístroj na meranie vodivosti Thornton zobrazuje aktuálnu vodivosť a teplotu vyprodukovanej vody CEDI.

Prívodné potrubie do systému CEDI je štandardne vyrobené z PVC. Prívodné potrubie sa rozdeľuje na prúd napájacej vody a prúd koncentrovanej vody. V prúde koncentrovanej vody je nainštalovaný regulačný škrtiaci ventil, ktorý umožňuje regulovať prietok koncentrátu a tak celkovú výťažnosť systému. Prúd napájacej vody (90 - 95 %) sa čistí v oddeleniach produktu modulu CEDI, zatiaľ čo prúd koncentrovanej vody (5 - 10 %) vypudzuje koncentrované ióny do odpadu modulu CEDI. Prípojka prívodného potrubia je trojdielna spojka.

JEDINEČNÝ SYSTÉMOVÝ DIZAJN

Hlavné prvky systému CEDI

Prívodné potrubie do systému CEDI je štandardne vyrobené z PVC. Prívodné potrubie sa rozdeľuje na prúd napájacej vody a prúd koncentrovanej vody. V prúde koncentrovanej vody je nainštalovaný regulačný škrtiaci ventil, ktorý umožňuje regulovať prietok koncentrátu a tak celkovú výťažnosť systému. Prúd napájacej vody (90 - 95 %) sa čistí v oddeleniach produktu modulu CEDI, zatiaľ čo prúd koncentrovanej vody (5 - 10 %) vypudzuje koncentrované ióny do odpadu modulu CEDI. Pripojenie prívodného potrubia je trojdielna spojka.

Prívodný prúd vody a prúd koncentrovanej vody sú monitorované a chránené prietokovými a tlakovými prístrojmi. Počas prevádzky je modul CEDI chránený proti nízkemu alebo žiadnemu prietoku pomocou prietokového spínača zap/vyp na oboch prietokomeroch. V prípade nízkeho alebo žiadneho prietoku sa jednosmerné napájanie modulu CEDI vypne, akonáhle sa prietok obnoví, jednosmerné napájanie sa znovu zapne. Z bezpečnostných dôvodov je potrubie SST v blízkosti vstupu do modulu CEDI uzemnené.

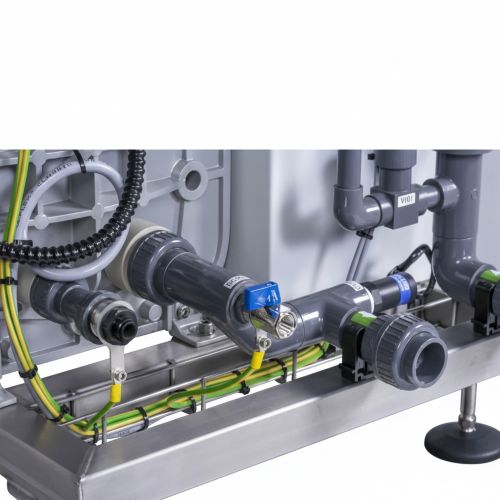

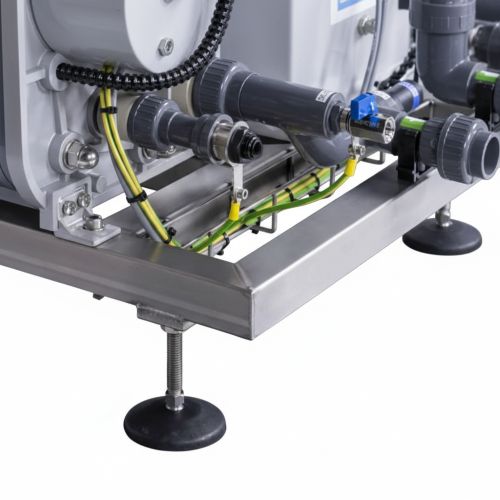

Všetky komponenty sú namontované na ráme z nerezovej ocele SST304, ktorý je podopretý nastaviteľnými nožičkami pre jednoduché umiestnenie. Otvorené káblové žlaby zabezpečujú bezpečné a úhľadné vedenie káblov k elektrickému ovládaciemu panelu. Modul CEDI obsahuje
3-dielne spojenia pre rýchlu montáž a demontáž prívodných a koncentrovaných vodných vedení. Rovnaká prívodná voda je dodávaná do produktových a odmietnutých komôr modulu CEDI.

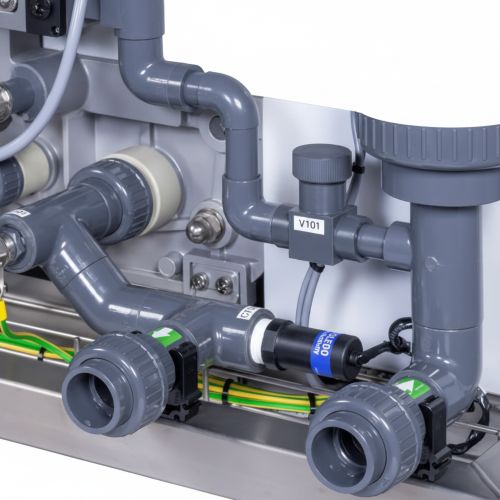

Vývody vody z modulu CEDI, prúd čistej vody (vyčistenej) a prúd odpadovej vody (koncentrovanej), vystupujú z modulu CEDI. Prúd čistej vody je monitorovaný prístrojom na meranie vodivosti a teploty, k dispozíci je aj vzorkovací bod. Spojenie prívodnej linky je trojdielna spojka a spojenie odpadovej linky je rýchlospojka. Z bezpečnostných dôvodov je najbližší prístroj z nerezovej ocele na vstupe do modulu CEDI uzemnený.

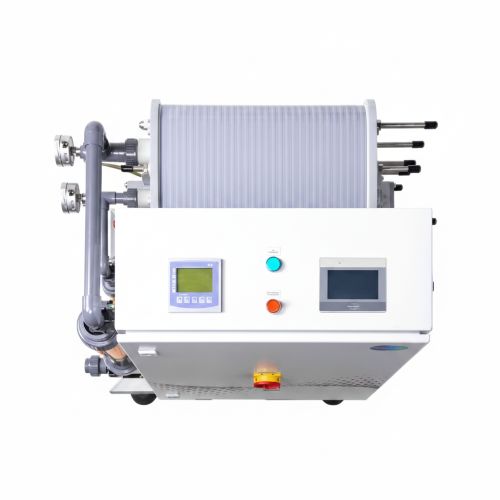

Ovládací panel sa nachádza na hornej strane elektrickej skrine systému CEDI, skladá sa z ovládacieho displeja a merača vodivosti Thornton.
Ovládací displej zobrazuje momentálne napätie, momentálny prúd, čas prevádzky a prednastavené hodnoty napätia a prúdu. Prístroj na meranie vodivosti Thornton zobrazuje aktuálnu vodivosť a teplotu výstupnej čistej vody z modulu CEDI.

Elektrický rozvádzač je skrinka s krytím IP54, ktorá je odvetrávaná a uzamykateľná. Obsahuje napájací zdroj, mikroprocesor a všetky elektrické ovládacie prvky a spoje. Hlavný vypínač a CE štítok systému CEDI sú umiestnené na elektrickom rozvádzači.
